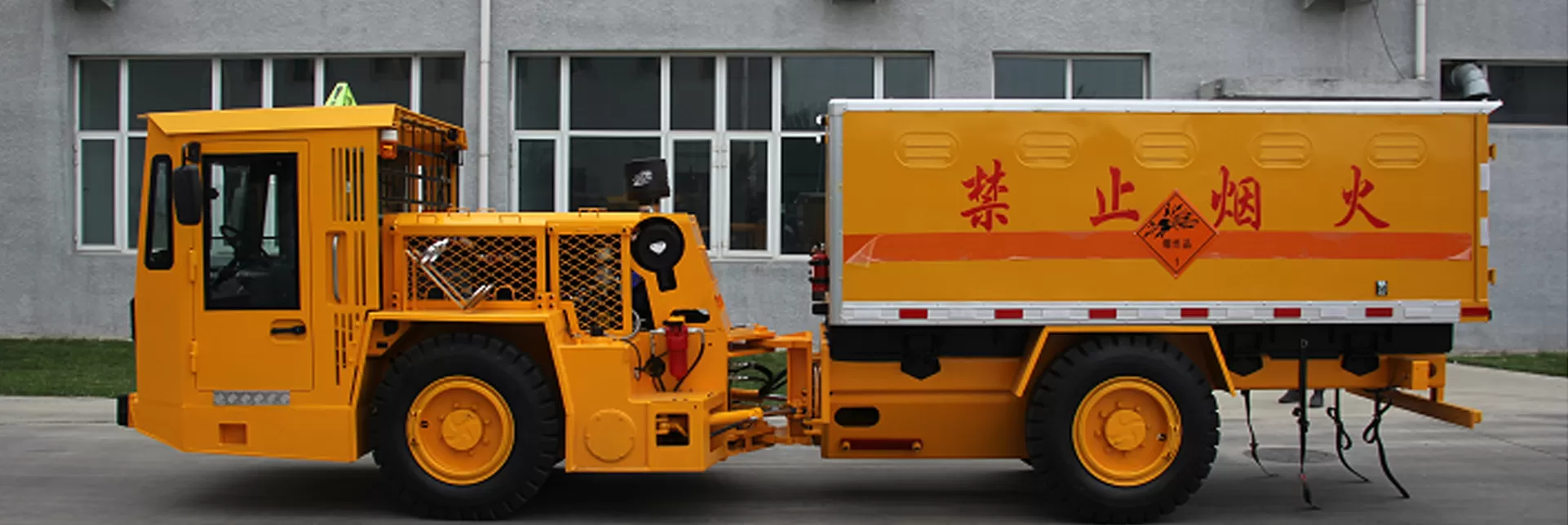

Descripción generalEl vehículo de combustible está equipado con un sistema de repostaje a bordo. Tiene una cabina aprobada por FOPS/ROPS y viene de serie con numerosas características de seguridad y suspensión del eje delantero. Puede transportar agua, combustible, lubricantes o equipos de extinción de incendios, y puede transportarse a través de túneles subterráneos y entregarse en lugares designados.
| Dimensiones principales | Motor | ||
| Longitud del vehículo | 7800mm | Fabricante | CUMMINS |
| Altura del vehículo | 2256mm | Tipo | QSB4.5-C1300 |
| Ancho del vehículo | 1863mm | Características estructurales | Motor diésel refrigerado por agua |
| Volumen efectivo | 3500L | Máx. fuerza | 97kW/2000rpm |
| Capacidad de carga | 5000kg | Máx. esfuerzo de torsión | 900Nm/1500rpm |
| Flujo de repostaje | 50L/min | Sistema de Entrada de aire | Dry air filter |
| Flujo de diésel autocebante | 375L/min | Sistema de escape | DOC Catalizador/silenciador de gases de escape |
| Manguera de repostaje | φ25mm | Arrancador, potencia/voltaje | 4.8 kW/24V |
| Refueling hose length | 15m | Alternator, voltage/ampere | 24V/70A |
| Longitud de la manguera de repostaje | 10min | Calidad del escape | Tier 3 de la EPA de EE. UU. y Stage III de EUROPA |
| Diámetro de la manguera de succión | φ50mm | Ruedas y gomas | |
| Longitud de succión | 3m | Tamaño de neumáticos | 10.00-20 TT |
| Precisión de la medición | ±0.5% | Presión de llenado | 5.5bar |
| Capacidades de vagabundeo | Sistema de dirección | ||
| Máx. atractivo | ≥90kN | Tipo | Control del volante |
| 1ra marcha (adelante) | 5.0km/h | Ángulo de dirección | ±40° |
| 2da marcha (adelante) | 10.9km/h | Radio de giro | Inner 4000± 200mm |
| 3ra marcha (adelante) | 24.5km/h | Outer 6193±200mm | |
| Máx. capacidad de grado | 25% | Sistema hidráulico | |
| Capacidad de calificación (completamente cargada) | 2nd gear 6.7km/h at 15% | Unidad de control de dirección hidráulica | Bomba de doble engranaje |
| Sistema de transmisión | mecanismo de dirección hidráulica | Sensor de carga del mecanismo de dirección | |
| Convertidor de par y transmisión | DANA | Presión del sistema | 15MPa |
| Fabricante | 1201FT20000 series | Cilindro de dirección | 2 |
| Tipo | Transmisión servotransmisión con 3 | Cabina | |
| Características estructurales | Características estructurales | Área de operación | Cabina cerrada, Asientos delanteros |
| Ejes | Seats | Asiento ajustable | |
| Fabricante | DANA | Características estructurales | Posición de conducción adelantada acelerador y freno, con visualización de datos, alarma de fallo |
| Tipo | 112 | Metros/medidores | Tacómetro, indicador de precalentamiento, indicador de temperatura del aceite del motor, indicador de presión de freno, indicador de presión de la transmisión, luz de advertencia de baja presión de freno, luz de advertencia de presión de aceite del motor |
| Características estructurales | Ejes planetarios rígidos con engranaje diferencial. | Volúmenes de llenado | |
| freno de servicio | LCB | Tanque hidraulico | 140L |
Freno de estacionamiento /freno de emergencia | Aplicado por resorte, hidráulico liberación (SAHR) | Cárter de aceite del motor diésel | 11L |
| Características estructurales | Completamente cerrado, enfriado por aceitemúltiples discos húmedos en cada eje | Engranaje diferencial del eje delantero | 9L |
| Equipo eléctrico | Engranaje planetario del eje delantero | 2x1.3L | |
| Tensión de funcionamiento | 24V | Engranaje diferencial del eje trasero | 6L |
| Batería | 2×12V/120Ah | Engranaje planetario del eje trasero | 2x1.3L |
| Sistema de iluminación | Caracteristicas de seguridad | ||
| Luces delanteras (LED) | 2×27W | Cabina | Toldo SAE de alta resistencia (ROPS/FOPS) |
| Luces traseras (LED) | 2×27W | Dispositivo de protección contra incendios | Extintor manual portátil |
| Luz de techo (LED) | 1×27W | Dispositivo de arranque | La máquina arranca en la posición neutral de la transmisión. |
| Luz de alerta | 1 | Alarma de marcha atrás | 112dB |
Cabina cerrada, asientos delanteros.
La Cabina ROPS/FOPS cumple con la norma de SAE de los EE. UU., para reducir la fatiga del operador y aumentar la productividad.
Luces de trabajo LED están instaladas en la plataforma y en el vehículo.
