Equipo De Perforación Frontal
Descripción generalEquipo De Perforación Subterránea

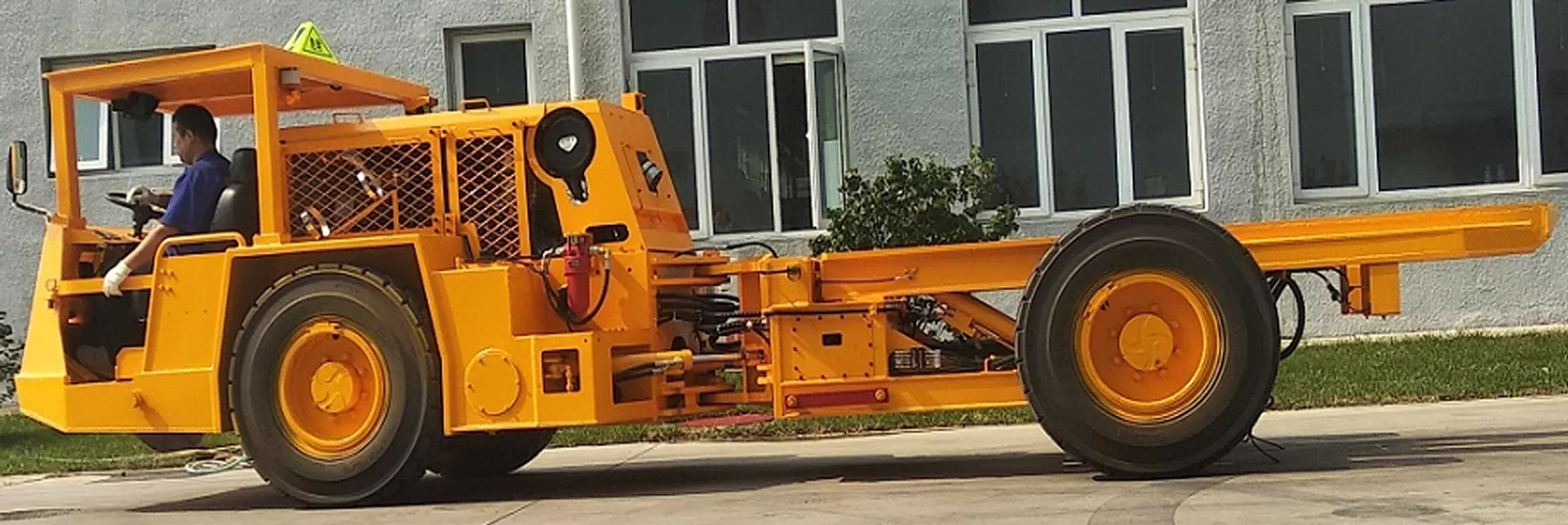

Descripción generalEl vehículo de servicio multifuncional ofrece un sistema de casete intercambiable innovador y confiable con un soporte potente para atender una amplia gama de operaciones de minería y construcción de túneles. Un vehículo de servicio de minería multifuncional es un vehículo que puede realizar una variedad de operaciones dentro de la mina, incluidas, entre otras, no se limita al transporte subterráneo de personal, transporte de materiales, mantenimiento de equipos, etc. Por lo general, tienen múltiples funciones, como carros de transporte de personal, carros de materiales, carros de plataforma elevadora, carros de diésel, etc., que pueden satisfacer diferentes necesidades en el proceso de producción minera. .Estos vehículos tienen una gran movilidad y flexibilidad, pueden trabajar en condiciones de terreno complejas en las minas y también tienen buena estabilidad y seguridad. Suelen constar de un chasis y varios compartimentos, que pueden montarse y desmontarse según sea necesario para su uso en diferentes entornos operativos.
Mostrar detalle
| Parametros generales | Motor | ||
| Longitud | 7495mm | Fabricante | CUMMINS |
| Ancho | 1863mm | Tipo | QSB4.5-C1300 |
| Altura | 2256 mm | Características estructurales | Motor diésel refrigerado por agua |
| Claridad del piso | 260 mm | Máx. fuerza | 97kW/2000rpm |
| Distancia entre ejes | 3620mm | Máx. esfuerzo de torsión | 900Nm/1500rpm |
| Peso | Sistema de Entrada de aire | Dry air filter | |
| Peso operativo | 8400kg | Sistema de escape | DOC Catalizador/silenciador de gases de escape |
| Capacidad de carga útil | 5000kg | Arrancador, potencia/voltaje | 4.8 kW/24V |
| Completamente cargado | 13400kg | Alternator, voltage/ampere | 24V/70A |
| Tramping Capacities | Calidad del escape | Tier 3 de la EPA de EE. UU. y Stage III de EUROPA | |
| Máx. atractivo | ≥90kN | Ruedas y gomas | |
| 1ra marcha (adelante) | 5.0km/h | Tamaño de neumáticos | 10.00-20 TT |
| 2da marcha (adelante) | 10.9km/h | Presión de llenado | 5.5bar |
| 3ra marcha (adelante) | 24.5km/h | Sistema de dirección | |
| Máx. capacidad de grado | 25% | Tipo | Control del volante |
| Capacidad de calificación (completamente cargada) | 2nd gear 6.7km/h at 15% | Ángulo de dirección | ±40° |
| Sistema de transmisión | Radio de giro | Inner 4000± 200mm | |
| Convertidor de par y transmisión | DANA | Outer 6193±200mm | |
| Fabricante | 1201FT20000 series | Sistema hidráulico | |
| Tipo | Transmisión servotransmisión con 3 | Unidad de control de dirección hidráulica | Bomba de doble engranaje |
| Características estructurales | Características estructurales | mecanismo de dirección hidráulica | Sensor de carga del mecanismo de dirección |
| Ejes | Presión del sistema | 15MPa | |
| Fabricante | DANA | Cilindro de dirección | 2 |
| Tipo | 112 | Cabina | |
| Características estructurales | Ejes planetarios rígidos con engranaje diferencial. | Área de operación | Cabina cerrada, Asientos delanteros |
| Frenos | Seats | Asiento ajustable | |
| Freno de servicio | LCB | Características estructurales | Posición de conducción adelantada acelerador y freno, con visualización de datos, alarma de fallo |
| Freno de estacionamiento/freno de emergencia | Aplicado por resorte, hidráulico liberación (SAHR) | Metros/medidores | Tacómetro, indicador de precalentamiento, indicador de temperatura del aceite del motor, indicador de presión de freno, indicador de presión de la transmisión, luz de advertencia de baja presión de freno, luz de advertencia de presión de aceite del motor |
| Características estructurales | Completamente cerrado, enfriado por aceite múltiples discos húmedos en cada eje | Volúmenes de llenado | |
| Equipo eléctrico | Depósito de combustible | 110L | |
| Tensión de funcionamiento | 24V | Tanque hidraulico | 140L |
| Batería | 2×12V/120Ah | Cárter de aceite del motor diésel | 11L |
| Sistema de iluminación | Engranaje diferencial del eje delantero | 9L | |
| Luces delanteras (LED) | 2×27W | Engranaje planetario del eje delantero | 2x1.3L |
| Luces traseras (LED) | 2×27W | Engranaje diferencial del eje trasero | 6L |
| Luz de techo (LED) | 1×27W | Engranaje planetario del eje trasero | 2x1.3L |
| Luz de alerta | 1 | Safety Features | |
| Cabina | Toldo SAE de alta resistencia (ROPS/FOPS) | ||
| Dispositivo de protección contra incendios | Extintor manual portátil | ||
| Dispositivo de arranque | La máquina arranca en la posición neutral de la transmisión. | ||
| Alarma de marcha atrás | 112dB | ||
Cabina cerrada, asientos delanteros
Cabina cerrada, asientos delanteros.
Cabina cerrada, asientos delanteros.
Descargar
| MODELO | CARACTERISTICA PRINCIPAL | LONGITUD | ANCHO | ALTURA | FUERZA | TIPO | SPEC SHEET |
| FKYR22 | Capacidad: 20 | 8250 mm | 2280 mm | 2400 mm | 97 kw | Motor diesel | down |
| FKJP205 | Elevación de tijera | 8095 mm | 1860 mm | 2343 mm | 97 kw | Motor diesel | down |
| FKYB205 | Levantamiento de brazos | 8745 mm | 1860 mm | 2490 mm | 97 kw | Motor diesel | down |
| FK206D | Cargador nominal: 10057 kg | 7495 mm | 1863 mm | 2400 mm | 97 kw | Motor diesel | down |
| FKPS-100 | Disyuntor: SB50 | 7500 mm | 1800 mm | 3300 mm | 107 kw | Motor diesel | down |
| FKQM-45 | Disyuntor: SB30 | 7300 mm | 1420 mm | 1920 mm | 42 kw | Motor diesel | down |
