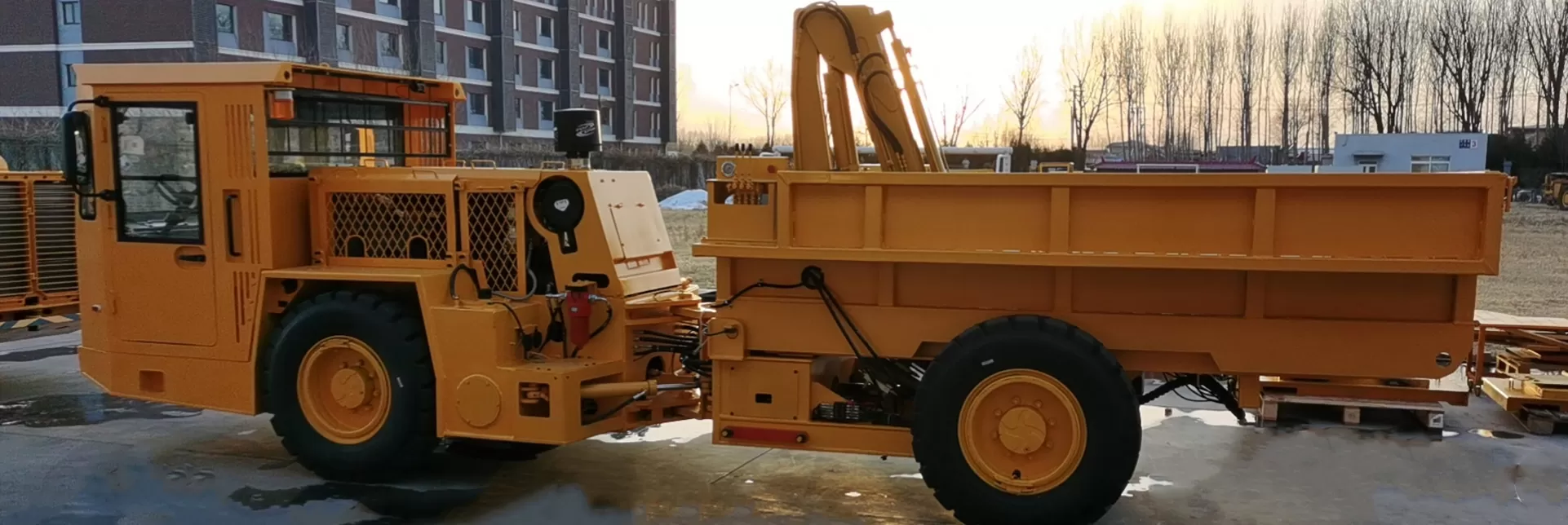

La capacidad de manipulación de materiales del casete de la grúa es de 5 toneladas y está diseñada para el transporte de materiales a granel en minas subterráneas y túneles. Compacto y flexible, tiene una cabina ergonómica aprobada por FOPS/ROPS y viene con una serie de características de seguridad de serie. El vehículo se puede montar con una grúa para aumentar la productividad y cuenta con bordes de plataforma laterales y traseros que se abren.

Mostrar Detalle

Cassette de grúa

Dimensiones principales		Motor
Capacidad de carga	5T	Fabricante	CUMMINS
Levantando peso	1240kg	Tipo	QSB4.5-C1300
La extensión más larga del boom	3.2m	Características estructurales	Motor diésel refrigerado por agua
Par de elevación máximo	1.8T.m	Máx. fuerza	97kW/2000rpm
Longitud del vehículo	7627mm	Máx. esfuerzo de torsión	900Nm/1500rpm
Altura del vehículo	2658mm	Sistema de Entrada de aire	Dry air filter
Ancho del vehículo	1863mm	Sistema de escape	DOC Catalizador/silenciador de gases de escape
Tramping Capacities		Arrancador, potencia/voltaje	4.8 kW/24V
Máx. atractivo	≥90kN	Alternator, voltage/ampere	24V/70A
1ra marcha (adelante)	5.0km/h	Calidad del escape	Tier 3 de la EPA de EE. UU. y Stage III de EUROPA
2da marcha (adelante)	10.9km/h	Ruedas y gomas
3ra marcha (adelante)	24.5km/h	Tamaño de neumáticos	10.00-20 TT
Máx. capacidad de grado	25%	Presión de llenado	5.5bar
Capacidad de calificación (completamente cargada)	2nd gear 6.7km/h at 15%	Sistema de dirección
Sistema de transmisión		Tipo	Control del volante
Convertidor de par y transmisión	DANA	Ángulo de dirección	±40°
Fabricante	1201FT20000 series	Radio de giro	Inner 4000± 200mm
Tipo	Transmisión servotransmisión con 3	Radio de giro	Outer 6193±200mm
Características estructurales	Características estructurales	Sistema hidráulico
Ejes		Unidad de control de dirección hidráulica	Bomba de doble engranaje
Fabricante	DANA	mecanismo de dirección hidráulica	Sensor de carga del mecanismo de dirección
Tipo	112	Presión del sistema	15MPa
Características estructurales	Ejes planetarios rígidos con engranaje diferencial.	Cilindro de dirección	2
Frenos		Cabina
Freno de servicio	LCB	Área de operación	Cabina cerrada, Asientos delanteros
Parking brake/emergency brake	Spring applied, hydraulic release (SAHR)	Seats	Asiento ajustable
Structural features	Completamente cerrado, enfriado por aceite múltiples discos húmedos en cada eje	Características estructurales	Posición de conducción adelantada acelerador y freno, con visualización de datos, alarma de fallo
Equipo eléctrico		Metros/medidores	Tacómetro, indicador de precalentamiento, indicador de temperatura del aceite del motor, indicador de presión de freno, indicador de presión de la transmisión, luz de advertencia de baja presión de freno, luz de advertencia de presión de aceite del motor
Tensión de funcionamiento	24V	Volúmenes de llenado
Batería	2×12V/120Ah	Depósito de combustible	110L
Sistema de iluminación		Tanque hidraulico	140L
Luces delanteras (LED)	2×27W	Cárter de aceite del motor diésel	11L
Luces traseras (LED)	2×27W	Engranaje diferencial del eje delantero	9L
Luz de techo (LED)	1×27W	Engranaje planetario del eje delantero	2x1.3L
Luz de alerta	1	Engranaje diferencial del eje trasero	6L
Safety Features		Engranaje planetario del eje trasero	2x1.3L
Cabina	Toldo SAE de alta resistencia (ROPS/FOPS)
Dispositivo de protección contra incendios	Extintor manual portátil
Dispositivo de arranque	La máquina arranca en la posición neutral de la transmisión.
Alarma de marcha atrás	112dB

MODELO	CARACTERISTICA PRINCIPAL	LONGITUD	ANCHO	ALTURA	FUERZA	TIPO	SPEC SHEET
FKYR22	Capacidad: 20	8250 mm	2280 mm	2400 mm	97 kw	Motor diesel	down
FKJP205	Elevación de tijera	8095 mm	1860 mm	2343 mm	97 kw	Motor diesel	down
FKYB205	Levantamiento de brazos	8745 mm	1860 mm	2490 mm	97 kw	Motor diesel	down
FK206D	Cargador nominal: 10057 kg	7495 mm	1863 mm	2400 mm	97 kw	Motor diesel	down
FKPS-100	Disyuntor: SB50	7500 mm	1800 mm	3300 mm	107 kw	Motor diesel	down
FKQM-45	Disyuntor: SB30	7300 mm	1420 mm	1920 mm	42 kw	Motor diesel	down
