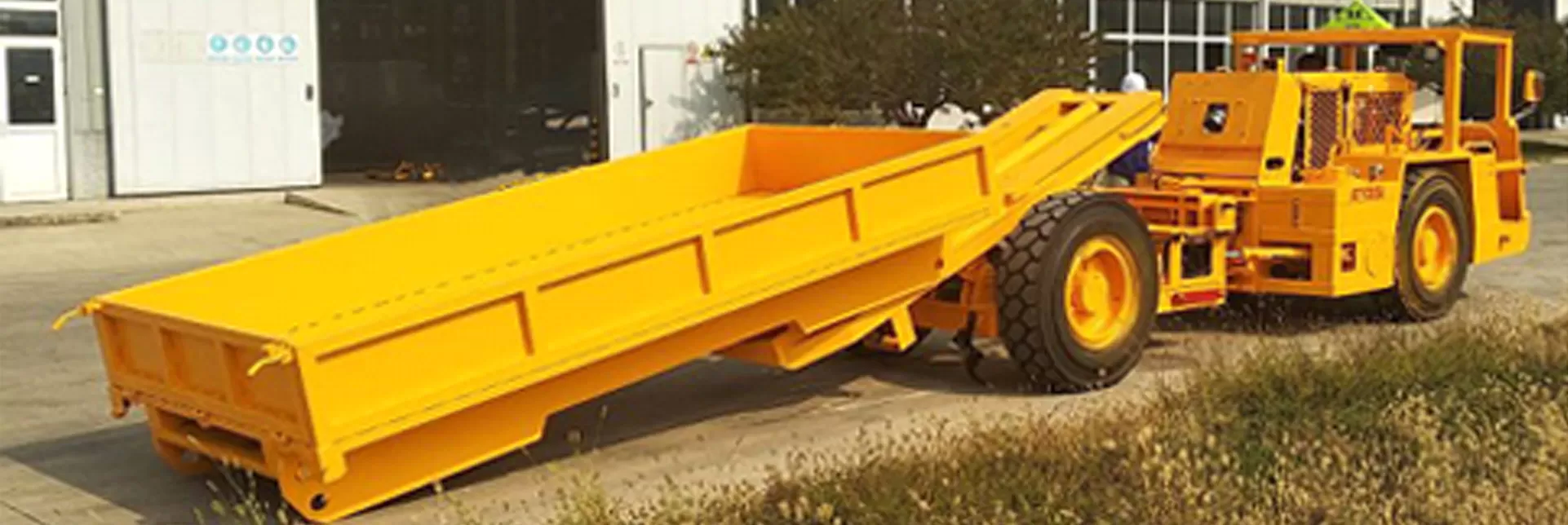

Camiones portaherramientas para material de minería subterránea

Los camiones con herramientas para materiales de minería subterránea son vehículos especialmente diseñados para el manejo de materiales y el transporte de herramientas en entornos de minería subterránea.
Contacta con nosotros

Los camiones con herramientas para materiales de minería subterránea son vehículos especialmente diseñados para el manejo de materiales y el transporte de herramientas en entornos de minería subterránea. Estos vehículos deben caber en los espacios complejos y confinados de las minas subterráneas y poseer una variedad de características especiales para garantizar un transporte seguro y eficiente.

Las siguientes son las características y funciones que pueden tener los camiones portaherramientas para materiales de minería subterránea:

Diseño compacto: Debido al espacio subterráneo limitado, los camiones con herramientas para materiales de minería subterránea a menudo presentan diseños compactos para caber en pasajes y áreas de trabajo angostos.

Propulsión eléctrica: para reducir las emisiones y mejorar la seguridad, algunos camiones subterráneos de herramientas para materiales funcionan con electricidad, normalmente con baterías. Estos diseños también ayudan a reducir la contaminación del aire en las minas subterráneas.

Alto par y rendimiento todoterreno: debido a las complejas condiciones geológicas de las minas subterráneas, los camiones de herramientas para materiales deben tener un buen rendimiento todoterreno y un alto par para hacer frente a diferentes terrenos e inclinaciones.

Características de seguridad: La particularidad del entorno subterráneo requiere que los camiones de herramientas para materiales tengan altas características de seguridad, como un diseño a prueba de explosiones, sistemas de frenado de emergencia y estructuras protectoras para reducir el riesgo de accidentes.

Capacidad de carga: teniendo en cuenta el peso del mineral y los materiales, los camiones de herramientas para materiales subterráneos generalmente deben tener suficiente capacidad de carga para garantizar un manejo eficaz de los materiales.

Automatización y control remoto: algunos camiones de herramientas para materiales subterráneos pueden estar equipados con sistemas de automatización o tecnología de control remoto para mejorar la precisión y la seguridad del control.

Dimensiones principalesMotor
Carga útil5000kgFabricanteCUMMINS
Peso operativo9500kgTipoQSB4.5-C1300
Completamente cargado14500kgCaracterísticas estructuralesMotor diésel refrigerado por agua
Longitud7627mmMáx. fuerza97kW/2000rpm
Altura2256mmMáx. esfuerzo de torsión900Nm/1500rpm
Ancho1863mmSistema de Entrada de aireDry air filter
Tramping CapacitiesSistema de escape

DOC Catalizador/silenciador

 de gases de escape

Máx. atractivo≥90kNArrancador, potencia/voltaje4.8 kW/24V
1ra marcha (adelante)5.0km/hAlternator, voltage/ampere24V/70A
2da marcha (adelante)10.9km/hCalidad del escape

Tier 3 de la EPA de EE. UU. y

 Stage III de EUROPA

3ra marcha (adelante)24.5km/hRuedas y gomas
Máx. capacidad de grado25%Tamaño de neumáticos10.00-20 TT
Capacidad de calificación
(completamente cargada)
2nd gear 6.7km/h at 15%Presión de llenado5.5bar
Sistema de transmisiónSistema de dirección
Convertidor de par y transmisiónDANATipoControl del volante
Fabricante1201FT20000 seriesÁngulo de dirección±40°
TipoTransmisión servotransmisión con 3Radio de giroInner 4000± 200mm
Características estructuralesCaracterísticas estructuralesOuter 6193±200mm
EjesSistema hidráulico
FabricanteDANAUnidad de control de dirección hidráulicaBomba de doble engranaje
Tipo112mecanismo de dirección hidráulicaSensor de carga del mecanismo de dirección
Características estructurales

Ejes planetarios rígidos con

 engranaje diferencial.

Presión del sistema15MPa
FrenosCilindro de dirección2
Freno de servicioLCBCabina

Freno de estacionamiento

/freno de emergencia

Aplicado por resorte, hidráulico

 liberación (SAHR)

Área de operaciónCabina cerrada, Asientos delanteros
Características estructurales

Completamente cerrado, enfriado

por aceite múltiples discos

húmedos en cada eje

SeatsAsiento ajustable
Equipo eléctricoCaracterísticas estructurales

Posición de conducción adelantada

 acelerador y freno, con visualización

de datos, alarma de fallo

Tensión de funcionamiento24VMetros/medidores

Tacómetro, indicador de precalentamiento

, indicador de temperatura del aceite del

motor, indicador de presión de freno,

indicador de presión de la transmisión,

 luz de advertencia de baja presión de

freno, luz de advertencia de presión

de aceite del motor

Batería2×12V/120AhVolúmenes de llenado
Sistema de iluminaciónDepósito de combustible110L
Luces delanteras (LED)2×27WTanque hidraulico140L
Luces traseras (LED)2×27WCárter de aceite del motor diésel11L
Luz de techo (LED)1×27WEngranaje diferencial del eje delantero9L
Luz de alerta1Engranaje planetario del eje delantero2x1.3L
Caracteristicas de seguridadEngranaje diferencial del eje trasero6L
CabinaToldo SAE de alta resistencia (ROPS/FOPS)Engranaje planetario del eje trasero2x1.3L
Dispositivo de protección contra incendiosExtintor manual portátil

Dispositivo de arranque

La máquina arranca en la posición

 neutral de la transmisión.



Alarma de marcha atrás112dB



1

cabina cerrada

2

Toldo SAE de alta resistencia (ROPS/FOPS)

3

La máquina arranca en la posición neutral de la transmisión.

Descargar

MODELOCARACTERISTICA PRINCIPALLONGITUDANCHOALTURAFUERZATIPOSPEC SHEET
FKYR22Capacidad: 208250 mm2280 mm2400 mm97 kwMotor dieseldown
FKJP205Elevación de tijera8095 mm1860 mm2343 mm97 kwMotor dieseldown
FKYB205Levantamiento de brazos8745 mm1860 mm2490 mm97 kwMotor dieseldown
FK206DCargador nominal: 10057 kg7495 mm1863 mm2400 mm97 kwMotor dieseldown
FKPS-100Disyuntor: SB507500 mm1800 mm3300 mm107 kwMotor dieseldown
FKQM-45Disyuntor: SB307300 mm1420 mm1920 mm42 kwMotor dieseldown
