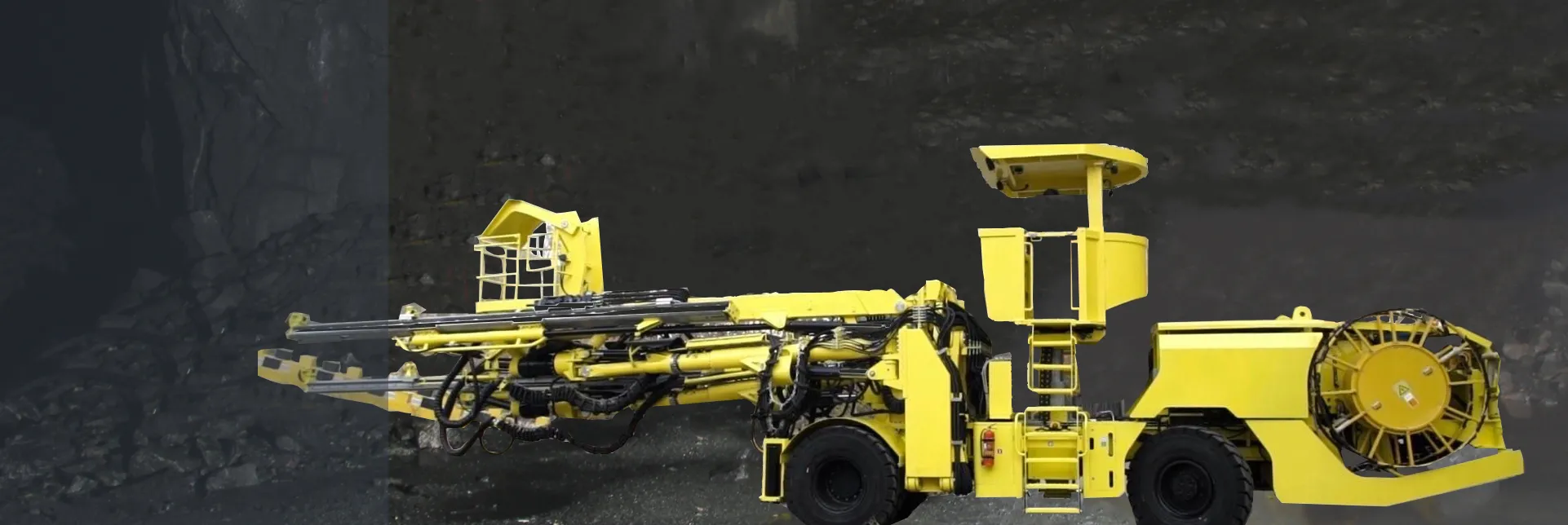

Equipo de Perforación Frontal De Triple Pluma FK80-3BCDL

Equipo de Perforación Frontal De Triple Pluma

El FK80-3BCDL es un equipo de perforación perfecto y potente adecuado para túneles de gran tamaño con amplias áreas de cobertura de hasta 205 m2. El brazo triple con cesta de servicio lo convierte en la elección perfecta para proyectos de construcción. La perforación es fácil gracias al sistema de control inteligente computarizado y a los brazos de alta resistencia, que permiten a los mineros avanzar rápidamente durante las perforaciones de roca muy duras. Esta duradera máquina constituye una excelente inversión gracias a sus líneas de perforación de larga duración, su alta precisión de perforación y su reducción de la sobreruptura.

Con el fin aumentar la productividad, los componentes del equipo fueron diseñados para tener una durabilidad extrema, y el sistema se basa en piezas estándar, lo que hace que el mantenimiento del equipo sea simple y económico.

Taladro		Sistema de control
Marca	FOCOR550	Directo	Sistema de control eléctrico
Conector de mango	R32 R38 T38	Transporte
Potencia de impacto	24 KW	Motor diesel	Deutz TCD2013 L06 2V
Tasa de impacto	60-75 Hz	Potencia nominal a 2300 rpm	173 KW
Presión hidráulica	230 bar	Torque a 1500 rpm	907 Nm
Rotación el motor	Rotación separada	Asientos fijos con cinturones de seguridad
Velocidad de rotación	0-300 rpm	Tren de cuatro ruedas
Torque	980 Nm	Sistema de dirección asistida hidrostática
Lubricante. Consumo de aire	5 L/s	Transmisión hidrostática	Clark 32000
Consumo de agua	50L/min	Eje delantero	Dana 37R
Peso	190 kg	Eje trasero	Dana 213, ± 8 ° oscilación
Alimentador		Bloqueo diferencial automático del eje delantero, límite de deslizamiento
Marca	HYTL	Neumáticos	14.00x R24
Longitud de la tubería de perforación	5525 mm	Espaciado exterior del eje	15°
Longitud total	7110 mm	Gato hidráulico delantero	2 extendible
Longitud de la tubería de perforación	4305 mm	Gato hidráulico trasero	2
Longitud total	5900 mm	Freno de servicio de 2 circuitos independientes (accionamiento hidráulico disco de freno húmedo completamente cerrado)
Sistema de aire
Compresor	Alta calidad	Frenos de emergencia y aparcamiento	SAHR
Capacidad máxima a 7 bar	15.7 L/s	Capacidad del tanque de combustible	150 L
Motor	7.5 KW	Sistema eléctrico	24V
Indicador de presión de aire		Batería	2x125 Ah
Sistema eléctrico		Luces de conducción	8 x 70 W
Capacidad total instalada	200 KW	Luces de trabajo	2x1000 W
Motor principal	3x55 KW	Iluminación de la Escalera de la plataforma/luz de freno	2x70 W
Voltaje	400-690 V	Sistema de lubricación central
Frecuencia	50-60 Hz	Catalizador, silenciador y nivel de humo
Método de arranque	Estrella/triángulo	Altavoces y alarma de marcha atrás
Protección de sobrecarga térmica del motor		Capacidad de escalada de las ruedas motrices bajo carga máxima	1:04
Hodómetro de impacto en la pantalla del operador		Velocidad en superficies planas	> 17 km/h
Voltímetro/amperímetro digital en la cabina eléctrica		Velocidad en pendiente 1: 8	> 6 km/h
Indicador de secuencia de fase/indicador de falla a tierra/cargador de batería		Radio de giro interno/externo	6700/12100 mm
Transformador	12 kVA	Pluma
Carrete de cable, diámetro interno/ externo, mm	1020/1800 mm	Extensión del alimentador	1800 mm
Sistema hidráulico		Extensión de la pluma	1600 mm
Bomba hidráulica	Tres unidades separadas	Mantener paralelismo	Completamente
Bomba descargada al arrancar		Giro del alimentador	360°
Presión máxima del sistema	210 bar	Descarga del alimentador	‘+70° /-30°
Capacidad máx. del tanque de aceite hidráulico	755 L	Máx. ángulo de oscilación	±45°
Sistema hidráulico		Sistema de agua
Indicador de bajo nivel de aceite, incluido el apagado		Bomba de refuerzo de agua de accionamiento eléctrico
Indicador de temperatura de aceite del tanque monitoreado electrónicamente		Capacidad máxima de la bomba de refuerzo de agua a 15 bar	300 L/min
Bomba de llenado de aceite eléctrica		Min. presión de entrada de agua, bar	2 bar
Filtración	16 um	Motor	15 kW
Indicador de filtro de aceite		Tubería de agua (opcional)	∅1800 mm
Enfriador de aceite refrigerado por agua de contenedor de acero inoxidable		Dispositivo de protección contra el flujo de agua/dispositivo de protección de presión de agua
Aceite mineral hidráulico

Flexible y versátil gracias al diseño modular del soporte del brazo que ayuda a lograr la forma del túnel deseada y las consolas W/X para un ancho/alto máximo.

Inversión inteligente de los mineros gracias a la adquisición de la perforadora ganadora de Focor. El taladro de Focor está diseñado y fabricado por la empresa Hong Yuan Hydraulic, lo que brinda a los mineros una ventaja de costo-beneficio y un servicio posventa más eficiente.

La plataforma está equipada con un sistema de control inteligente que permite al operador monitorear y controlar fácilmente todas las funciones de la plataforma y mantener un mejor enfoque en la perforación.

La plataforma está propulsada por un potente motor diésel con un excelente rendimiento, además disminuye las emisiones reduciendo el impacto ambiental. El sistema de tracción en las cuatro ruedas proporciona al equipo movilidad estable y flexible.

MODELO	AUGE	LONGITUD	ANCHO	ALTURA	SECCIÓN DE PERFORACIÓN	CAÑA	POTENCIA DEL MOTOR DIESEL	POTENCIA DEL MOTOR ELÉCTRICO	HOJA DE ESPECIFICACIONES
FK20-1BCDL	Single	11200 mm	1910 mm	2200 mm	6×6 m	R32 R38 T38	58 kw	55 kw	down
FK20-2BCDL	Twin	11800 mm	1900 mm	3000 mm	8.7 x 6.3 m	R32 R38 T38 T45	58 kw	55 kw	down
FK80-2BCDL	Twin	14161 mm	2530 mm	3091 mm	13.4 x 8.65 m	R32 R38 T38	75 kw	120 kw	down
FK80-3BCDL	Triple	16300 mm	2650 mm	3790 mm	12.79 x 15.6 m	R32 R38 T38	55 kw	173 kw	down
