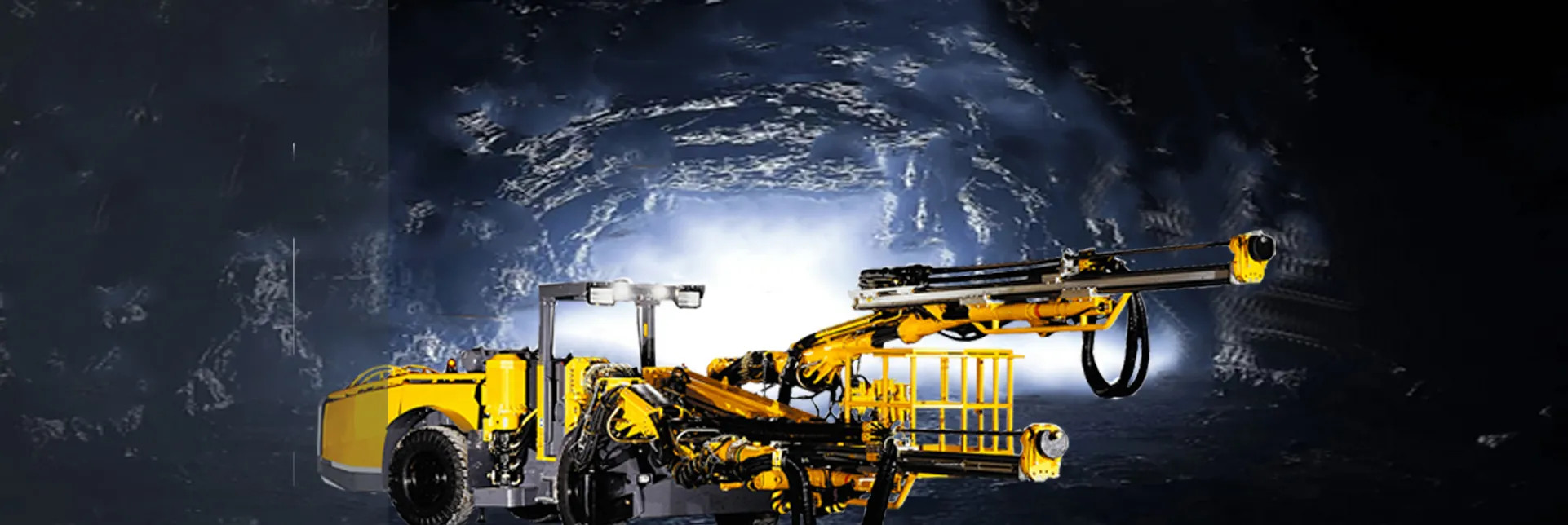

Equipo de Perforación Frontal de Doble Pluma FK80-2BCDL

Equipo de Perforación Frontal de Doble Pluma

El FK80-2BCDL es un equipo moderno de perforación hidráulica frontal adecuado para galerías y túneles de tamaño mediano con secciones transversales de hasta 64 m². Las plataformas están equipadas con un sistema de control directo (DCS) que es robusto y confiable. El FK80-2BCDL está equipado con una pluma de alta resistencia y un taladro Focor 550 para optimizar la productividad. Para lograr un mayor rendimiento, los componentes del equipo fueron diseñados para brindar una durabilidad extrema, los sistemas se basan en piezas estándar haciendo que el mantenimiento del equipo sea fácil y económico. Cuando necesite realizar perforaciones con un alto rendimiento, puede confiar en CYTJ86A2H para aumentar su producción de forma segura.

Equipo de Perforación Frontal de Doble Pluma FK80-2BCDL

Con el fin aumentar la productividad, los componentes del equipo fueron diseñados para tener una durabilidad extrema, y el sistema se basa en piezas estándar, lo que hace que el mantenimiento del equipo sea simple y económico.
Con el objetivo de mejorar la eficiencia de la producción, los componentes de la plataforma de perforación son fabricados para tener una durabilidad extremadamente alta, y el sistema se basa en componentes estándar, lo que hace que el mantenimiento de la plataforma de perforación sea fácil y económico.

Fotos Detalladas

FK80-2BCDL

Taladro		Sistema de control
Marca	FOCOR550	Directo	Sistema de control eléctrico
Conector de mango	R32 R38 T38	Sistema hidráulico
Potencia de impacto	24 KW	Bomba hidráulica	Dos unidades separadas
Tasa de impacto	60-75 Hz	Bomba descargadas al arrancar
Presión Hidráulica	230 bar	Máx. presión del sistema	200 bar
Rotación del motor	Rotación separada	Máx. capacidad del tanque de aceite hidráulico	250 L
Velocidad de rotación	0-300 rpm	Indicador de bajo nivel de aceite, incluye apagado
Torque	980 Nm	Termómetro de aceite en el tanque de combustible, monitoreo electrónico
Lubricante. Consumo de aire	5 L/s	Bomba eléctrica de llenado de aceite
Consumo de agua	50 L/min	Filtración	10 um
Peso	190 kg	Indicador de filtro de aceite
Alimentador		Enfriador de aceite refrigerado por agua de contenedor de acero inoxidable
Marca	HYTL	Aceite hidráulico mineral
Longitud de la tubería de perforación	5525 mm	Dos controles remotos
Longitud total	7110 mm	Transporte
Longitud de la tubería de perforación	4305 mm	Motor diesel	Deutz TCD2013 L04
Longitud total	5900 mm	Potencia nominal a 2300 rpm	120 KW
Pluma		Torque a 1600 rpm 618 Nm
Extensión del alimentador	1800 mm	Asientos fijos con cinturones de seguridad
Extensión de pluma	1600 mm	Dirección articulada	±38°
Mantener paralelismo	Completamente	Tren de cuatro ruedas
Giro del alimentador	360°	Techo FOPS
Descarga del alimentador	70°	Sistema de dirección asistida hidrostática
Máx. Ángulo de oscilación	±45°	Transmisión hidrostática	Clark 24000
Sistema de aire		Eje delantero	Dana 114
Compresor	Alta calidad	Eje trasero	Dana 114, ± 8 ° oscilación
Máx. Capacidad a 9 bar	26 L/s	Bloqueo diferencial automático del eje delantero, límite de deslizamiento
Indicador de presión de aire		Neumáticos	14.00x R24
Sistema eléctrico		Espaciado exterior del eje	Hacia adelante 19 °, hacia atrás 14 °
Voltaje	380-1000 V	Gato hidráulico delantero	2 extendible
Capacidad total instalada	158 KW	Gato hidráulico trasero	2 extendible
Frecuencia	2x75 KW	Freno de servicio de 2 circuitos independientes (aplicación hidráulica Disco de freno húmedo totalmente cerrado)
Método de encendido	Estrella/triángulo (380) V690 VDirecto (1000) V
Protección de sobrecarga térmica del motor eléctrico		Frenos de emergencia y aparcamiento	SAHR
Hodómetro de percusión en la plantalla de operaciones		Capacidad del tanque de combustible	100 L
Voltímetro/amperímetro digital en la cabina eléctrica		Sistema eléctrico	24 V
Indicador de secuencia de fase/Indicador de falla a tierra/cargador de batería		Batería	2x125 Ah
Transformador	8 kVA	Luces de conducción	8 x 70 W
Placa de cable, diámetro interno/externo, mm	660/1600 mm	Luces de trabajo	2x1000 W
Bomba de refuerzo accionada hidráulicamente		Escalera de iluminación de la plataforma/luz de freno
Capacidad máxima de la bomba de refuerzo de agua a 15 bar	250 L/min	Sistema de lubricación central
Min. Presión de entrada de agua, bar	2 bar	Catalizador, silenciador y niveles de humo
		Max. Capacidad de escalada cargado sobre rueda	1:04
		Velocidad de conducción en superficies planas	> 14 km/h
		Velocidad de conducción en pendiente 1: 8	> 6 km/h
		Altavoces, y alarmas de marcha atrás

El sistema de control PLC avanzado, el avance de perforación telescópico y el techo protector telescópico de diseño ergonómico aprobado por FOPS garantizan la mejor eficiencia de producción.

El alimentador telescópico se posiciona fácilmente y permanece en su lugar de manera estable durante la perforación de alto impacto, esto ayuda a los mineros a alcanzar las tasas deseadas en las condiciones reales del terreno para aumentar la productividad.

Equipado con un taladro hidráulico de la serie Focor, patentado, tiene un sistema de doble amortiguación para la absorción de ondas de choque y un contacto continuo con la roca para una penetración profunda. Las superficies lubricadas y presurizadas brindan largos intervalos de servicio.

La plataforma está propulsada por un potente motor diésel que actualmente ofrece un rendimiento potente y bajas emisiones para reducir el impacto ambiental. El sistema de tracción en las cuatro ruedas proporciona al equipo movilidad estable y flexibilidad.

MODELO	AUGE	LONGITUD	ANCHO	ALTURA	SECCIÓN DE PERFORACIÓN	CAÑA	POTENCIA DEL MOTOR DIESEL	POTENCIA DEL MOTOR ELÉCTRICO	HOJA DE ESPECIFICACIONES
FK20-1BCDL	Single	11200 mm	1910 mm	2200 mm	6×6 m	R32 R38 T38	58 kw	55 kw	down
FK20-2BCDL	Twin	11800 mm	1900 mm	3000 mm	8.7 x 6.3 m	R32 R38 T38 T45	58 kw	55 kw	down
FK80-2BCDL	Twin	14161 mm	2530 mm	3091 mm	13.4 x 8.65 m	R32 R38 T38	75 kw	120 kw	down
FK80-3BCDL	Triple	16300 mm	2650 mm	3790 mm	12.79 x 15.6 m	R32 R38 T38	55 kw	173 kw	down
