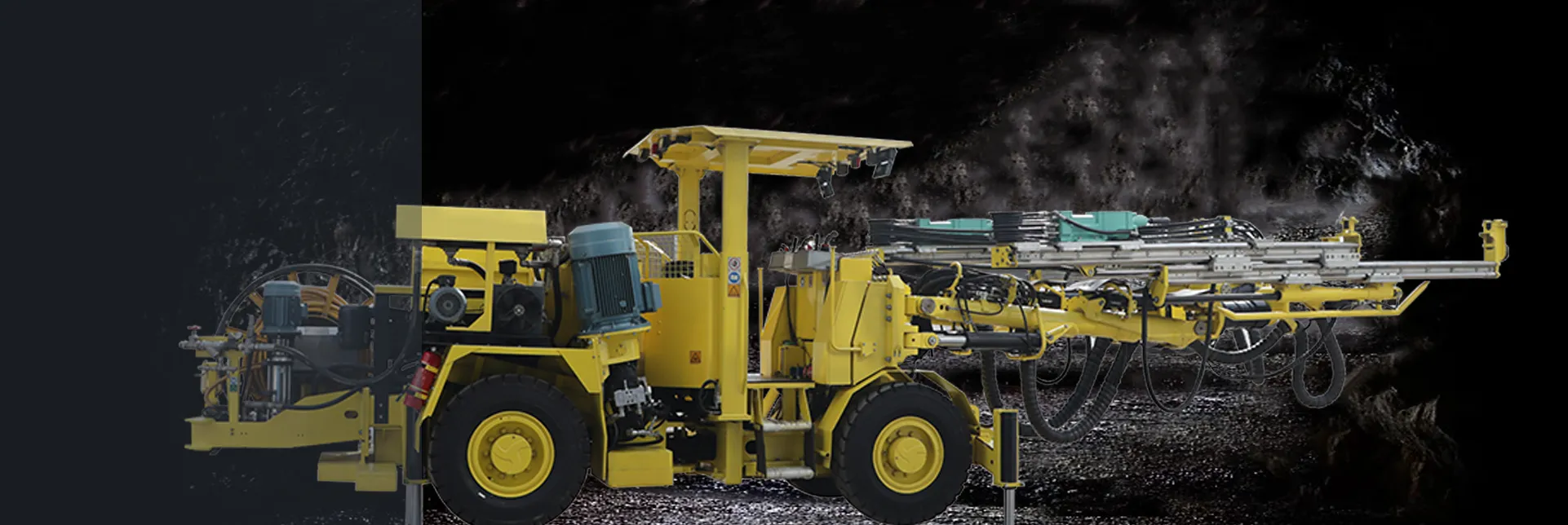

Jumbo de Perforación Hidráulica Frontal de Doble Brazo FK20-2BCDL

Jumbo de Perforación Hidráulica Frontal de Doble Brazo

El jumbo de perforación hidráulico frontal FK20-2BCDL está diseñado para la minería subterránea, túneles y para aplicaciones en la construcción. Es adecuado para túneles de medianos a grandes, con un área de cobertura máx. hasta 8,7 m x 6,3 m. El rango del diámetro del hoyo de perforación varía de 32 mm a 76 mm, y la profundidad del hoyo varía de 2,1 a 3,5 metros. El jumbo está equipado con un taladro hidráulico Focor 550, patentado, con una potencia de impacto de 24 KW.

Jumbo de Perforación Hidráulica Frontal de Doble Brazo FK20-2BCDL

El motor eléctrico proporciona energía para el funcionamiento. El sistema hidráulico controla el proceso de perforación y el motor diésel proporciona la potencia para mover y subir pendientes con el jumbo. La seguridad y eficiencia del manejo del sistema hidráulico se aplica a toda la máquina. Bombas hidráulicas separadas controlan el anti-atasco, los alimentadores y la rotación durante el proceso de perforación. Todos los indicadores de alarma, como los indicadores de temperatura del agua y del aceite, garantizan a los operadores conocer las condiciones reales del jumbo en todo momento.
El jumbo se puede utilizar no sólo para perforar barrenos de voladura, sino también para perforar barras a la deriva. El taladro garantiza una precisión exacta y una velocidad máxima de perforación. Para los mineros, el jumbo proporciona máxima protección de seguridad, mejora la eficiencia de trabajo y disminuye los gastos de las barras de perforación.

Descripción Detallada

Taladro: ahorro de costos para los mineros. Equipado con un taladro Focor 550, tiene una potencia de impacto que alcanza los 24 KW. Alta velocidad de perforación y baja tasa de fallas, especialmente diseño para rocas duras. Fabricado por nuestra empresa la cual garantiza bajos costos y entrega más rápida de los repuestos, ahorra tiempo y gastos a los mineros. Los taladros son autolubricantes, por lo que el período de mantenimiento es más largo que el de productos similares. Carcasa presurizada y superficies de contacto para reducir la contaminación interna del taladro y del sistema: el ciclo de vida es más largo que el de productos similares.

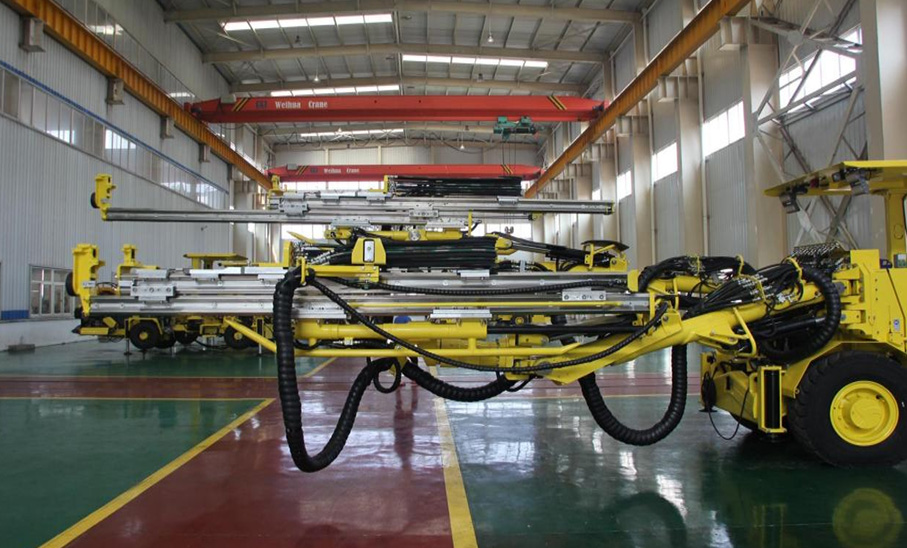

Pluma hidráulica y alimentador HYT 650 - Diseñado y fabricado por FOCOR. El alimentador telescópico HYT es usado para perforaciones de orificios para pernos, perforación frontal y cortes transversales en un espacio limitado donde se deben utilizar barras largas y cortas. El diseño de los alimentadores tiene como objetivo la simplicidad de estructura y la facilidad de mantenimiento. Las vigas están hechas de perfil especial de aluminio con superficies deslizantes revestidas con listones de acero inoxidable. Los centralizadores de las barras de perforación están equipados con piezas de desgaste de acero endurecido para una óptima visibilidad y durabilidad. Actuador giratorio americano Helac: compacto, alta capacidad de carga, sin cambio de posición y anticontaminación garantizada.

Fotos Detalladas

Taladro		Alimentador
Conector de mango	R32 R38 T38 T45 T76	Longitud total	5300 mm
Impacto del alimentador	≤ 425J	Longitud de la tubería de perforación	3700 mm
Potencia de impacto	24KW	Extensión del alimentador	1250 mm
Tasa de impacto	60-75 Hz	Profundidad del hoyo	3500 mm
Presión de impacto	17-21 MPa	Máx. Fuerza del alimentador	15 KN
Sistema giratorio	Rotación separada	Pluma
Velocidad de rotación	0-300 rpm	Extensión del alimentador	1250 mm
Máx.torque de rotación	980 Nm	Mantener paralelismo	Completamente
Consumo de agua	80 L/min	Giro del alimentador	±180°
Lubricante. Consumo de aire	5 m³/minuto	Máx. Ángulo de elevación	+65°/-30°
Diámetro del orificio	32 mm -76 mm	Máx. Ángulo de oscilación máximo	±30°
Longitud sin mango	600 mm	Peso, solo pluma	1750 kg
Altura en el centro del taladro	88 mm	Sistema hidráulico
Peso	190 kg	Bomba descargada al arrancar	Sí
Nivel de sonido	< 110 dB (A)	Máx. Presión del sistema	200 bar
Taladro	FOCOR 550	Sistema eléctrico
Conector de mango	R32 R38 T38 T45 T76	Modelo del motor	ABB YX3 250M-4
Impacto del alimentador	≤ 425J	Potencia nominal	55 KW
Potencia de impacto	24KW	Sistema de agua
Tasa de impacto	60-75 Hz	Bomba de agua	ABB 7.5 kW
Presión de impacto	17-21 MPa	Presión de trabajo	8-12 bar
Sistema giratorio	Rotación separada	Capacidad máxima	150 L/min (13.5 bar)
Velocidad de rotación	0-300 rpm	Potencia de la bomba	7.5 KW
Máx.torque de rotación	980 Nm	Sistema de aire
Consumo de agua	80 L/min	Bomba de aire	ABB 5.5 kW
Lubricante. Consumo de aire	5m³/min	Presión de trabajo/suministro de gas	2-8 bar
Diámetro del orificio	32 mm-76 mm	Caudal	600 L/min (6 bar)
Longitud sin mango	600 mm	Indicador de presión de aire	Sí
Altura en el centro del taladro	88 mm	Velocidad de conducción
Peso	190 kg	En el suelo plano	10 Km/h
Nivel de sonido	< 110 dB (A)	Grado pendiente	14°
Transporte		Conector de mango
Motor diesel	Motor de5 cilindros, Deutz	Hilo	R32 R38 T38 T45 T76
Potencia nominal	52 KW	Lubricación del mango	Aire hidráulico
Máx. torque	258 Nm	Longitud del mango	3090-6135 mm
Capacidad del tanque de combustible	60 L	Diametro hoyo	32 mm-76 mm
Asientos fijos con cinturones de seguridad	Sí	Dimensiones
Dirección articulada	Ángulo de dirección ± 40 °	Ancho	1990 mm
Bocina y alarma de reversa	Sí	Altura del techo (arriba/abajo)	3000/2300 mm
Tren de cuatro ruedas	Sí	Longitud	1180 mm
Sistema de dirección asistida hidrostática	Sí	Peso	18000 Kg
Transmisión hidrostática	Clark 12000	Velocidad de conducción
Eje delantero	Dana 123	En el suelo plano	10 Km/h
Eje trasero	Dana 123	Grado pendiente	14°
Espacio exterior del eje	15°
Gato hidráulico delantero	2 extendibles
Gato hidráulico trasero	2 extendibles
Freno de servicio	2 circuitos independientes
Freno de emergencia y aparcamiento	SHAR
Sistema eléctrico	24 V
Batería	2 x 12 V, 70 Ah

Transporte articulado estable con tracción en las cuatro ruedas: eje Dana de Alemania. Impulsado por un potente motor diésel Deutz de 5 cilindros, aprobado por EPA III/COM III con calidad garantizada. Cuatro gatos para posicionamiento estable – Los cilindros de los gatos son fabricados por FOCOR.

El sistema de control PLC hace de los equipos de minería, una minería inteligente. El sistema antiatascos controla la alimentación de presión de rotación, esto ayuda a los mineros a disminuir el gasto de las barras de perforación. Los dos sistemas son diseñados por FOCOR. Nos hace únicos porque conocemos el proceso minero y las condiciones de la roca. El sistema de perforación controlado hidráulicamente incorpora la función antiatascos: Rotation Pressure Controlled Feed (RPCF).

El impacto, la rotación y la alimentación están compuestos de bombas hidráulicas separadas, el circuito de control independiente garantiza una salida de energía estable.

MODELO	AUGE	LONGITUD	ANCHO	ALTURA	SECCIÓN DE PERFORACIÓN	CAÑA	POTENCIA DEL MOTOR DIESEL	POTENCIA DEL MOTOR ELÉCTRICO	HOJA DE ESPECIFICACIONES
FK20-1BCDL	Single	11200 mm	1910 mm	2200 mm	6×6 m	R32 R38 T38	58 kw	55 kw	down
FK20-2BCDL	Twin	11800 mm	1900 mm	3000 mm	8.7 x 6.3 m	R32 R38 T38 T45	58 kw	55 kw	down
FK80-2BCDL	Twin	14161 mm	2530 mm	3091 mm	13.4 x 8.65 m	R32 R38 T38	75 kw	120 kw	down
FK80-3BCDL	Triple	16300 mm	2650 mm	3790 mm	12.79 x 15.6 m	R32 R38 T38	55 kw	173 kw	down
