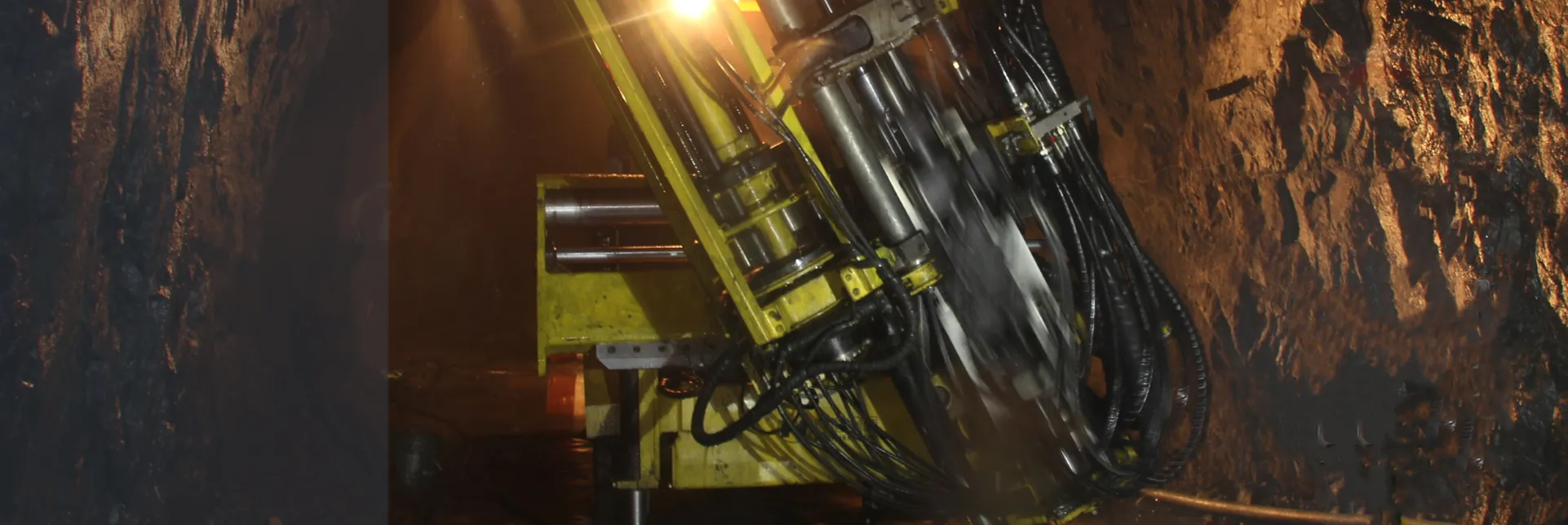

Descripción generalEquipo De Perforación Subterránea
Descripción generalEl taladro de perforación subterráneo a control remoto FKDR89Y2 se utiliza para aplicaciones de minería y túneles con vetas de medianos a grandes. Está equipado con una perforadora hidráulica de martillo superior de Focor para orificios con diámetros de 51 a 89 (102) mm, y una unidad de posicionamiento versátil para adaptarse a los distintos métodos de perforación. Esta equipado con un taladro hidráulico Focor, ganador de patente, con una frecuencia de impacto de hasta 60-75 Hz. Posee un larguero en la parte delantera y trasera para un mejor alcance y flexibilidad. Cuando necesites un taladro de perforación de hoyos profundos de alta precisión y buen rendimiento, elige FKDR89Y2.
Para aumentar la productividad, los componentes de la plataforma se han diseñado para ofrecer una durabilidad extrema, y el sistema se basa en piezas estándar, lo que hace que el mantenimiento de la plataforma sea simple y económico. La alimentación de control de presión rotativa con función antiinterferencia mejora la eficiencia económica del taladro COP para perforar acero. Los motores diésel de bajas emisiones proporcionan un rendimiento potente con un menor impacto medioambiental.
| Taladro | Sistema de control | |||
| Marca | FOCOR550 | Sistema eléctrico directo EDS | ||
| Conector de mango | R32 R38 T45 | Funciones basicas incluidas tales como antiatasco | ||
| Potencia de impacto | 24kW | Equipo de energía | ||
| Tasa de impacto | 60-75 Hz | Bomba hidráulica de impacto | ||
| Hidráulico | 230bar | Bomba hidráulica de Rotación, posicionamiento y alimentación | ||
| Gire el motor | Rotación separada | Bomba descargada al arrancar | ||
| Velocidad | 0-300 rpm | Presión máxima del sistema | 200 bar | |
| Apertura | 51-89mm | Capacidad máx. del tanque de aceite hidráulico | 195L | |
| Lubricante. Consumo de aire | 5L/s | Indicador de bajo nivel de aceite incluido el apagado | ||
| Consumo de agua | 50L/min | Indicador temperatura del aceite en el tanque monitoreado electrónicamente | ||
| Peso | 190 kg | Bomba de llenado de aceite electrica | ||
| Alimentador | Oil filter indicator | |||
| Marca | HYTL | Enfriador de aceite refrigerado por agua. con contenedor de acero inoxidable | ||
| Longitud de la tubería de perforación | 3770mm | Aceite hidráulico mineral | ||
| Longitud total | 1830mm | Filtración | 10um | |
| Transporte | Unidad de perforación | |||
| Motor diésel | Deutz F914L04 | Sistema de manejo de barras, RHS27 | 27+1 barras | |
| Potencia nominal a 2300 rpm | 58kW | Adaptable velocidades de barra R32, T38, T45 | ||
| Torque a 1500 rpm | 258 Nm | Perforación mecanizada hasta 50m | ||
| Asientos fijos con cinturones de seguridad | Adaptable para barras de 1.5m a 1.8m | |||
| Dirección articulada | ±41° | Sistema de posicionamiento | ||
| Tren de cuatro ruedas | Extensión del alimentador (con acero de perforación de 1.5m/1.8m) | 1200mm | ||
| Techo de protección con certificación FOPS | Calibrador rotativo HYXZ 76 para perforar anillos de 360° | |||
| Sistema de dirección asistida hidrostática | La mesa deslizante HYHT 8 permite un posicionamiento paralelo del avance de 1,5 m | |||
| Eje delantero | Dana 123 | El brazo pendular HYBB 10 proporciona un posicionamiento paralelo de avance de 1,5 en el lateral | ||
| Eje trasero | Dana 123, ± 8° oscilación | En las paredes, añade 1,5 m de alimentación adicional en paralelo, posicionamiento hacia arriba/abajo | ||
| Bloqueo diferencial automático del eje delantero, límite de deslizamiento | Viga longitudinal de alimentación hacia atrás | HYXD 200 | ||
| Neumáticos | 12.00 x R20 | Viga longitudinal de alimentación hacia adelante | HYSD 115 | |
| Espaciado exterior del eje | 15° | Descarga del alimentador, perforación | +20° hacia delante y -65° hacia atrás | |
| Gato hidráulico frontal | 2 extendible | Sistema de aire | ||
| Gato hidráulico posterior | 2 | Compresor | Buena calidad | |
Freno de conducción de 2 circuitos independientes (accionamiento hidráulico, freno de disco húmedo completamente cerrado) | Capacidad a 10 bar | 10 L/s | ||
| Frenos de emergencia y aparcamiento | SAHR | Equipo de soplado de hoyo con aire externo | ||
| Capacidad del tanque de combustible | 60L | Sistema eléctrico | ||
| Sistema eléctrico | 24V | Voltaje | 380-1000V | |
| Batería | 2x70 Ah | Capacidad total instalada | 68kw | |
| Luces de conducción | 8x 70 W | Motores principales | 55kW | |
| Iluminanción de escalera de la plataforma/luz de freno | Frecuencia | 50-60 Hz | ||
| Sistema de lubricación central | Método de arranque | estrella/triangulo(380V- 690V) directo (1000V) | ||
| Catalizador, silenciador, nivel de humo | Protección de sobrecarga térmica del motor eléctrico | |||
Capacidad de escalada bajo carga máxima sobre el tren de ruedas | 1:04 | Hodómetro de impacto en la pantalla del operador | ||
| Velocidad en superficie plana | >10km/h | Voltímetro digital/ medidor de amperímetro en la cabina eléctrica | ||
| Velocidad en pendiente 1: 8 | >4km/h | Indicador de secuencia de fase/Indicador de falla a tierra/cargador de batería | ||
| Altavoces y alarmas de marcha atrás | Transformador | 4 kVA | ||
| Toma de radio de comunicación | 12V | Luces de trabajo | 2 x 200W, 24V | |
| Sistema de agua | Carrete de cable, diámetro interno/externo mm | ∅660/ 1400 mm | ||
| Bomba eléctrica de refuerzo de agua | ||||
| Capacidad a 10 bar | max 200 L/min | |||
| Presión mínima de entrada de agua | 2 bar | |||
| Medidor de presión de agua/dispositivo de protección de flujo de agua | ||||
El nuevo sistema inteligente de posicionamiento y minería acorta el tiempo de perforación, mejora la eficiencia y ahorra costos a los mineros.
El sistema automático de manipulación de barras (RHS) cuenta con 27 barras para alcanzar la máxima profundidad de perforación.
El sistema anti-atasco súper sensible hace que el proceso de perforación automátizado sea eficiente.
Equipado con el taladro de roca hidráulico serie Focor550, con patente ganadora, puede alcanzar una frecuencia de impacto de hasta 60-75 Hz en un entorno de trabajo real.
Descargar
| MODELO | AUGE | LONGITUD | ANCHO | ALTURA | SECCIÓN DE PERFORACIÓN | DIÁMETRO DEL AGUJERO | EL PODER DE MOTOR DIESEL | EL PODER DE MOTOR ELÉCTRICO | HOJA DE ESPECIFICACIONES |
| FKDR64Y | Soltera | 6350 mm | 1700 mm | 1900 mm | 3×3.3 m | 45-64 mm | 58 kw | 68 kw | down |
| FKDR89Y2 | Melliza | 8763 mm | 1950 mm | 2260 mm | 7.4×5.22 m | 51-89 mm | 58 kw | 68 kw | down |
| FKDR89Y | Soltera | 7180 mm | 2000 mm | 2180 mm | 4.6 × 5.07 m | 51-76 mm | 58 kw | 68 kw | down |
