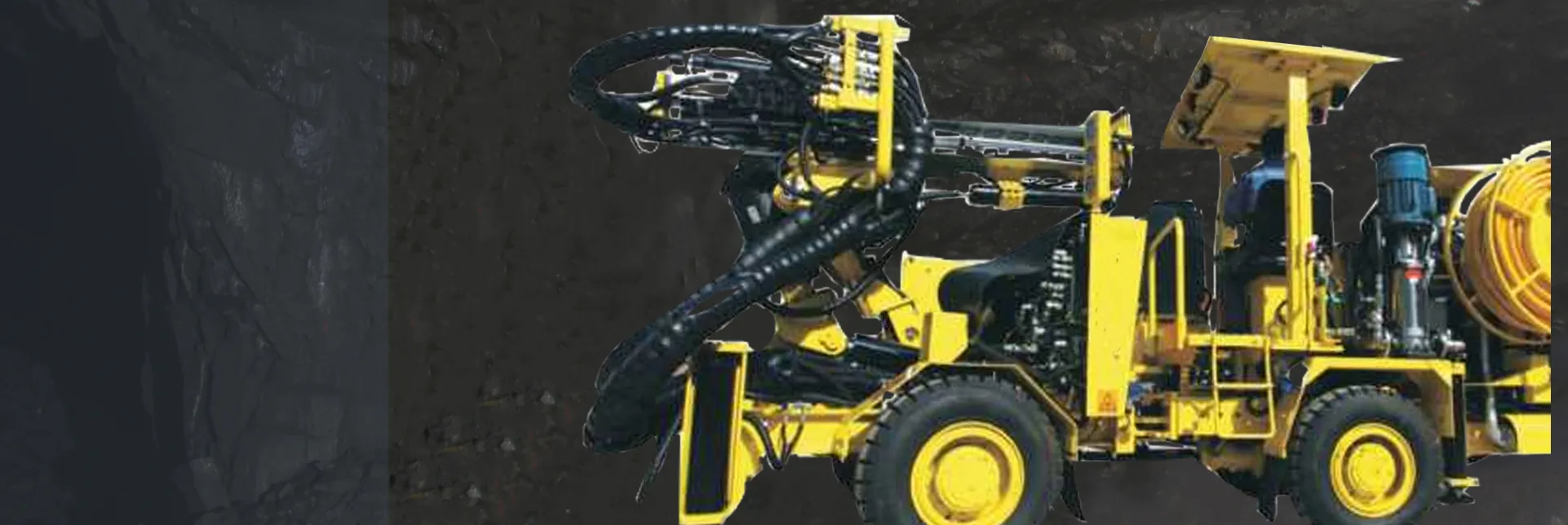

Plataforma de Perforación Subterránea con Control Remoto FKDR64Y

Plataforma de Perforación Subterránea con Control Remoto

La plataforma de perforación subterránea de producción de pozos largos con control remoto FKDR64Y es adecuada para la construcción de túneles de un mínimo de 2,6 metros (ancho) x 2,8 metros (alto). La plataforma está equipada con un taladro hidráulico patentado por Focor y un sistema de control de minería relacionado. Se puede utilizar para diámetros de hoyos de 45 mm a 64 mm.
Para aumentar la productividad, los componentes de la plataforma se han diseñado para ofrecer una durabilidad extrema, y el sistema se basa en piezas estándar, lo que hace que el mantenimiento de la plataforma sea simple y económico. La alimentación de control de presión rotativa con función antiinterferencia mejora la eficiencia económica del taladro COP para perforar acero. Los motores diésel de bajas emisiones proporcionan un rendimiento potente con un menor impacto medioambiental.

Taladro		Sistema de control
Marca	FOCOR550	Sistema directo electric EDS
Conector de mango	R32 R38 T38	Equipo de energía
Potencia de impacto	24 kilovatios	Bomba hidráulica de percussion
Tasa de impacto	60-75 Hz	Bomba hidráulica para rotación, posicionamiento y alimentación
Presión hidráulica	230 bar	Bomba descargada al arrancar
Rotación del motor	Rotación separada	Presión máxima del sistema	200 bar
Velocidad de rotación	0-300 rpm	Capacidad Máx. del tanque de combustible	165 L
Diametro del hoyo	45-76 mm	Indicador de bajo nivel de aceite, incluido el apgado
Lubricante. Consumo de aire	5 L/s	Monitoreo electrónico de la temperatura del aceite en el tanque
Consumo de agua	50 L/min	Bomba de llenado de aceite eléctrica
Peso	190 kg	Indicador de filtro de aceite
Alimentador		Enfriador de aceite refrigerado por agua con contenedor de acero inoxidable
Marca	HYTL	Aceite hidráulico mineral
Longitud de la tubería de perforación	2550 mm	Filtración	10 um
Longitud total	1200 mm	Transporte
Equipo de perforación		Motor	Marca china de alta calidad
Adaptable para barras de 1.0 m o 1.2 m		Potencia nominal 2300 rpm	52 kilovatios
Adaptable para velocidades de R32, R38 y T38		Torque a 1500 rpm	258 nm
Sistema de posicionamiento		Asientos fijos con cinturones de seguridad
Extensión del alimentador(con acero de perforación de 1.0 m/1.2 m)	650 mm	Dirección articulada	±41°
Calibrador rotativo 360 ° HYXZ 76		Tren de cuatro ruedas
Larguero trasero del alimentador	HYXD 050	Techo de protección con certificación FOPS
Larguero delantero del alimentador	HYSD051	Sistema de dirección asistida hidrostática
Descarga de perforación del alimentador	15 °frontal y -80 °	Eje delantero	Marca china
Máx. Ángulo de oscilación	±45°	Eje trasero	Marca china, oscilación ± 8 °
Sistema de aire		Bloqueo diferencial automático del eje delantero, límite de deslizamiento
Compresor	Buena calidad	Neumáticos	8.25XR15
Capacidad a 10 bar	10 L/s	Espaciado exterior del eje	15°
Kit de soplado en el hoyo con aire exterior		Gato hidráulico delantero	2 extendible
Sistema eléctrico		Gato hidráulico trasero	258 Nm
Voltaje	380-1000 V	Gato hidráulico trasero	2
Capacidad total instalada	158 kilovatios	Freno de servicio de 2 circuitos independientes (accionamiento hidráulico, Disco de freno húmedo completamente cerrado)
Motor principal	55 kilovatios	Freno de emergencia y aparcamiento	SAHR
Frecuencia	50-60 Hz	Capacidad del tanque de combustible	60 L
Método de arranque	Estrella/triángulo (380V-690 V) Directo (1000 V)	Sistema eléctrico	24 V
Protección de sobrecarga térmica del motor eléctrico		Batería	2x70Ah
Hodómetro de impacto en la pantalla del operador		Luces de conducción	8x 70W
Voltímetro/amperímetro digital en la cabina eléctrica		Iluminación de la escalera de la plataforma/luz de freno
Indicador de secuencia de fase/Indicador de falla a tierra/cargador de batería		Sistema de lubricación central
Transformador	4 kVA	Catalizador, silenciador y nivel de huma
Luces de trabajo	2 x 200 W, 24 V	Capacidad de escalada bajo carga máxima sobre el tren de ruedas	1:04
Carrete de cable, diámetro interno/externo , mm	∅ 660/1195 mm	Velocidad en superficies planas	>10 km/h
Sistema de agua		Velocidad en pendientes 1: 8	>4 km/h
Bomba de refuerzo de agua eléctrica		Altavoces y alarmas de marcha atrás
Capacidad a 10bar de refuerzo	Máx. 200 L/min	Toma de radio de comunicación	12 V
Presión mínima de entrada de agua	2 bar
Medidor de presión de agua/dispositivo de protección de flujo de agua

Taladro de roca hidráulico: Taladro hidráulico patentado HYG550

Unidad de perforación: Cilindro de empuje hidráulico de dos etapas; el brazo pendular fabricado de aleación de acero con estructura hueca, proporciona una alta resistencia a la flexión y torsión para una larga durabilidad; Sistema de manipulación de barras con guía de perforación; Larguero hacia adelante y hacia atrás en el extremo.

Sistema de control: sistema de control remoto de 30 metros de distancia; sistema de control antiinterferencias.

Transporte: Dirección con bisagras y tracción en las cuatro ruedas, adecuado para túneles de tamaño pequeño

MODELO	AUGE	LONGITUD	ANCHO	ALTURA	SECCIÓN DE PERFORACIÓN	DIÁMETRO DEL AGUJERO	EL PODER DE MOTOR DIESEL	EL PODER DE MOTOR ELÉCTRICO	HOJA DE ESPECIFICACIONES
FKDR64Y	Soltera	6350 mm	1700 mm	1900 mm	3×3.3 m	45-64 mm	58 kw	68 kw	down
FKDR89Y2	Melliza	8763 mm	1950 mm	2260 mm	7.4×5.22 m	51-89 mm	58 kw	68 kw	down
FKDR89Y	Soltera	7180 mm	2000 mm	2180 mm	4.6 × 5.07 m	51-76 mm	58 kw	68 kw	down
