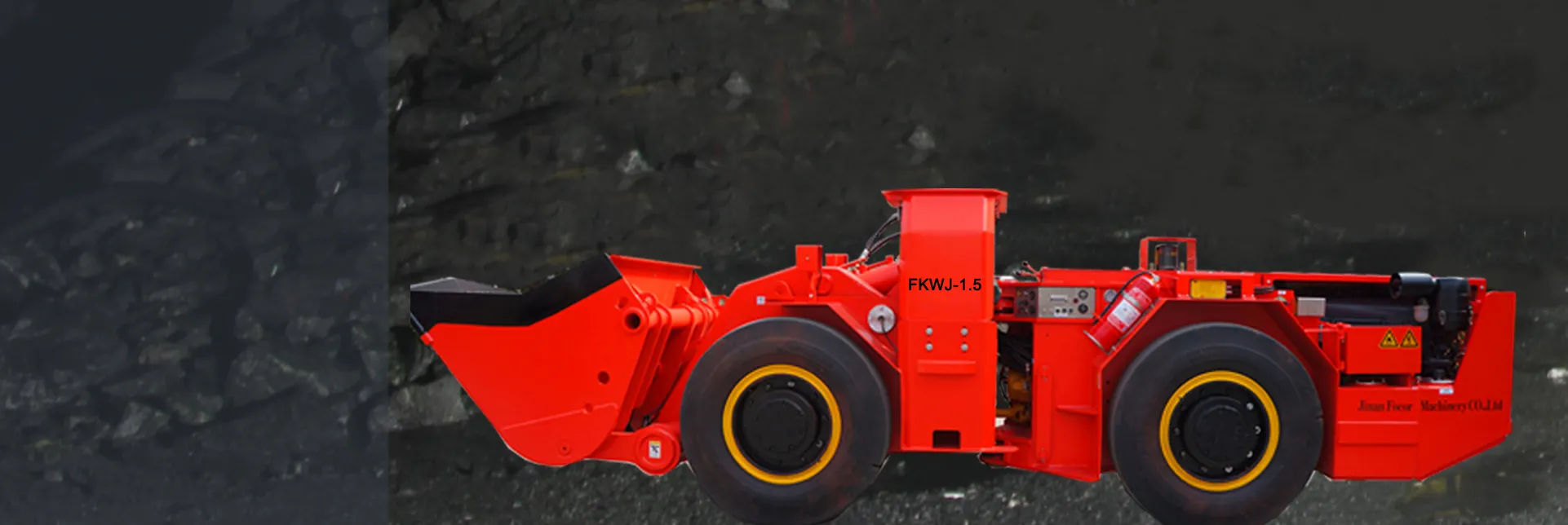

Descripción generalEl FKWJ-1.5 es un cargador diésel subterráneo confiable de 3 toneladas. Está diseñado con un marco de acero de alta resistencia y cuentan con un tren motriz totalmente mecánico de alta resistencia. Tiene las características de estructura compacta, operación conveniente, bajo consumo de energía, bajo nivel de ruido, alto nivel de protección, buen rendimiento energético, bajo costo operativo y alta eficiencia de producción. Es un nuevo tipo de equipo ideal para minas subterráneas pequeñas y medianas o para renovación y mejora de minas.
El cargador minero subterráneo FKWJ-1.5 ofrece una alta capacidad de carga útil mientras opera de manera eficiente en minas con altura restringida. Gracias a la tecnología comprobada del motor, este cargador potente ofrece una alta productividad en condiciones de roca dura. El cargador subterráneo FKWJ-1.5 está diseñado para trabajos muy limitados, aunque mantiene una alta productividad. El Scooptram FKWJ-1.5 está equipado con un motor diésel alemán Deutz F6L912. Eficiente y potente, que ofrece el máximo rendimiento de transporte y carga en las condiciones mineras más exigentes. Integración completa del sistema del motor y la transmisión para garantizar la eficiencia del combustible y un funcionamiento suave.
El convertidor de par es un American DANA C272 de una etapa y dos partes. El eje está equipado con ejes de transmisión planetarios rígidos con diferenciales antigiro y de deslizamiento limitado.
El cargador diésel minero subterráneo FKWJ-1.5 es adecuado para secciones de caminos mineros (excavación y remoción de materiales de caminos pequeños, paleo, transporte y descarga. Este equipo cumple con los requisitos de la certificación de seguridad minera. La capacidad de carga nominal del balde es de 1,5 m3, alcanzando los estándares más altos internacionales.
El FKWJ-1.5 es nuestro cargador subterráneo de tamaño mediano que cuenta con un motor de 63kw de potencia, brinda la máxima capacidad de producción en minas más pequeñas. La productividad aumenta gracias a que el ángulo de giro es más pequeño en comparación con las máquinas de la competencia. Ofrece un tanque de combustible más grande para que pueda funcionar por más tiempo, y un alcance y vaciado del balde superior, además tiene mejor carga y vaciado más rápido. El Scooptram FKWJ-1.5, uno de los favoritos de los operadores, presenta una excelente distribución del peso con carga, control de marcha y suspensión del asiento para maximizar la comodidad.
Ventajas
1.Proporcionamos servicios de instalación en el extranjero.
2.Geometría de pluma inteligente y potencia hidráulica superior conllevan a un llenado rápido del balde
3.El diseño ergonómico de la cabina de alta calidad garantiza la comodidad del operador
4. La tecnología del motor es de última generación
Fotos Detalladas
| Parámetros generales | Peso y capacidad del cargador | |||
| Capacidad nominal | 3000 kg | Peso del Scooptram | 11,500 kg | |
| Longitud (balde hacia abajo) | 7000 mm | Peso con carga | 14500 kg | |
| Longitud (balde hacia arriba) | 6734 mm | Rendimiento de conducción | ||
| Ancho (balde) | 1680 mm | 1 marcha adelante/hacia atrás | 3.8 km/h | |
| Ancho (marco) | 1450 mm | 2 marcha adelante/hacia atrás | 12 km/h | |
| Altura (cabina) | 2020 mm | 3 marcha adelante/hacia atrás | 20 km/h | |
| Volumen del balde | 1.5 m³ | Pendiente | 12% (cargado) | |
| Altura de elevación | 3523 mm | Max. Tracción | 85 KN | |
| Altura de descarga | 1453 mm | Max. Paleado | 70 KN | |
| Min. Distancia de descarga | 890 mm | Presión de los neumáticos | 0.6-0.7 MPa | |
| Ángulo de descarga | 40° | Motor diesel | ||
| Distancia entre ejes | 2540 mm ± 15 mm | Marca | DEUTZ, Alemán | |
| Min. separación del suelo | 272 mm | Modelo | F6L912 | |
| Ángulo de salida | 20° | Tipo | Enfriamiento por aire | |
| Ángulo de dirección | Izquierda/derecha 41 ° | Potencia nominal | 63 Kw/2300 rpm | |
| Balanceo del eje trasero | ±6°- ±8° | Torque nominal | 243 Nm/2300 rpm | |
| Min. Radio de giro | interno 2670 mm | Max. torque | 275 Nm/2300 rpm | |
| Min. Radio de giro | externo 4729 mm | Nota | Marca alemana original Deutz. | |
| Convertidor de par | Transmisión de cambio | |||
| Marca | Dana, EE. UU. | Marca | Dana, EE. UU. | |
| Modelo | C272 | Modelo | R32421 | |
| Tipo | Componentes dobles de una sola etapa conunidad de bomba hidráulica | Cambio de marchas | Cambio de potencia (3 marchas) hacia adelante+ hacia atrás, con freno de emergencia | |
| Eje | Cabina del conductor | |||
| Marca | China | Panel de refuerzo de acero de 6 mm | ||
| Tipo | Transmisión planetaria rígida con diferencial antigiro y antideslizante | Buen campo de visión desde el asiento lateral | ||
| Balde | Sistema de control | |||
| Material | Acero al manganeso | Control manual | Sí | |
| Balde superior | Opcional | Control remoto | Opcional | |
| Sistema de lubricación | Sistema de protección contra incendios | |||
| Lubricación manual | Sí | Extintor manual | Sí | |
| Lubricación centralizada | Opcional | Extintor centralizado | Opcional | |
Cabina o cubierta ROPS/FOPS con controles ergonómicos, visibilidad clara y funciones automáticas a prueba de fallas. Nos centramos en la seguridad y la comodidad del operador, de esta forma reducimos el riesgo y maximizamos el tiempo de actividad.
Máxima productividad: debido a la alta capacidad de elevación, el sistema hidráulico con detección de carga, el control de tracción y el control inteligente de la plataforma del FKWJ-1.5 Scooptram, se puede lograr más toneladas de carga por hora.
Altas velocidades en rampa, llenado rápido del balde y gran elevación logran el mejor rendimiento de producción de su clase.
Descargar
| PRODUCTO | CARGA ÚTIL | BALDE | LONGITUD | ANCHO | ALTURA | FUERZA | TIPO | HOJA DE ESPECIFICACIONES |
| FKWJ-0.6 | 1200 kg | 0.6 m³ | 4910 mm | 1150 mm | 1825 mm | 58 kw | Motor diesel | down |
| FKWJ-1 | 2000 kg | 1 m³ | 5700 mm | 1300 mm | 1920 mm | 58 kw | Motor diesel | down |
| FKWJ-2 | 4000 kg | 2 m³ | 7060 mm | 1500 mm | 2009 mm | 84 kw | Motor diesel | down |
| FKWJ-3 | 7000 kg | 3 m³ | 9350 mm | 2150 mm | 2252 mm | 165 kw | Motor diesel | down |
| FKWJ-4 | 8000 kg | 4 m³ | 9400 mm | 2500 mm | 2300 mm | 170 kw | Motor diesel | down |
| FKWJ-6 | 14000 kg | 6 m³ | 10502 mm | 2864mm | 2545mm | 256 kw | Motor diesel | down |
| FKWJ-0.6E | 1200 kg | 0.6 m³ | 4960 mm | 1150 mm | 1760 mm | 30 kw | Motor eléctrico | down |
| FKWJ-1E | 2000 kg | 1 m³ | 5710 mm | 1300 mm | 1920 mm | 45 kw | Motor eléctrico | down |
| FKWJ-2E | 4000 kg | 2 m³ | 7130 mm | 1840 mm | 1964 mm | 75 kw | Motor eléctrico | down |
| FKWJ-3E | 6000 kg | 3 m³ | 8600 mm | 2160 mm | 2760 mm | 90 kw | Motor eléctrico | down |
