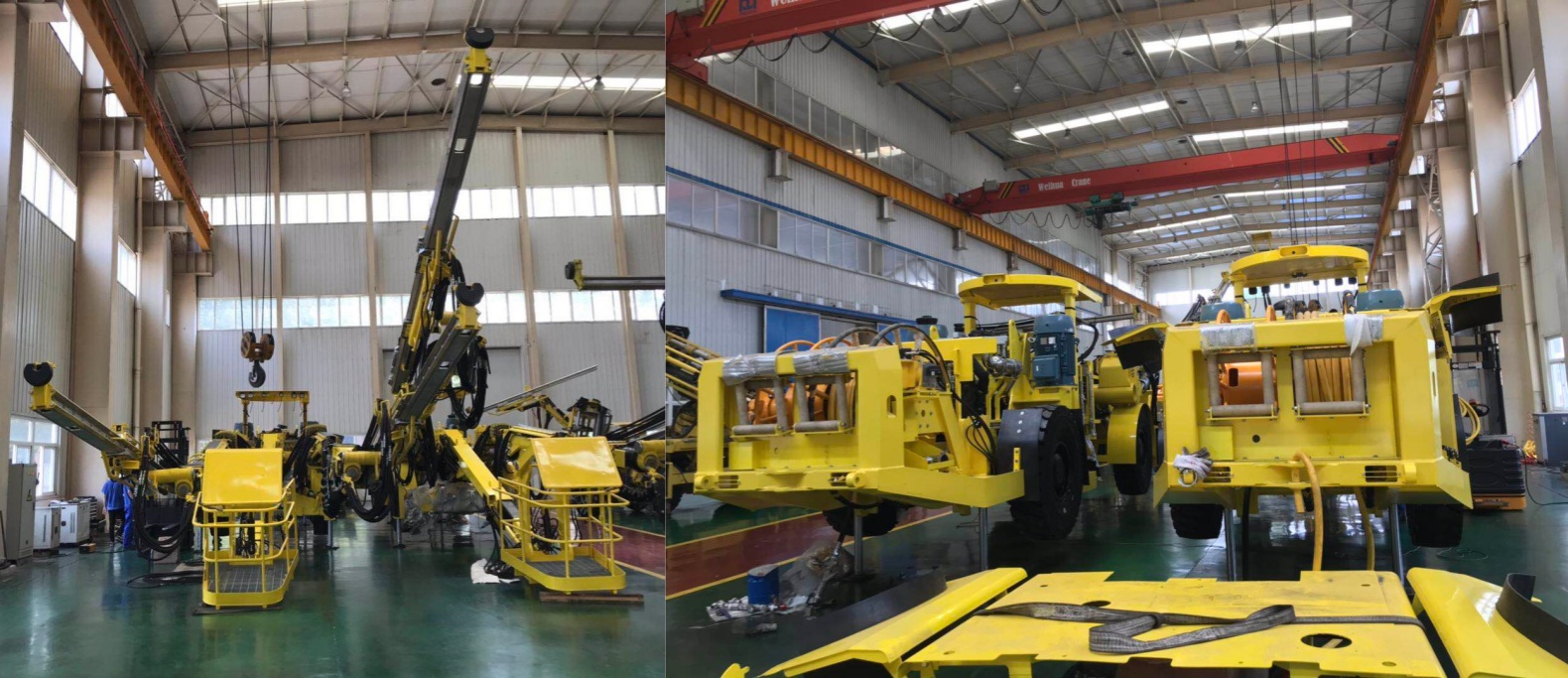

Taladro de Doble Brazo FK80-2BCDL: Equipo Eficiente, Confiable y Fácil de Mantener para Túneles

El FK80-2BCDL (CYTJ86A2H) es un equipo moderno de perforación hidráulica diseñado para túneles medianos y pequeños y galerías subterráneas en minería, conservación del agua, ferrocarril, carreteras y otros campos de ingeniería. Puede cubrir una sección de trabajo máxima de 64 ㎡ y realizar de forma eficaz barrenos de voladura, anclajes, cortes y otras tareas de perforación. La máquina adopta un Sistema de Control Directo (DCS) maduro y estable, combinado con brazos de alta resistencia y martillos hidráulicos HYG550 de alto rendimiento. Sigue funcionando de forma estable y fiable en entornos subterráneos con geología compleja, mucho polvo y fuertes vibraciones, por lo que es un equipo principal para mejorar la eficiencia de avance, garantizar la seguridad de la construcción y reducir los costes operativos integrales.

Como fuente de energía principal, el sistema de desplazamiento está equipado con un motor diésel Deutz TCD2013L04, que puede ofrecer 120kW de potencia nominal a 2300rpm y 618N·m de par a 1600rpm. Cuenta con gran potencia, respuesta rápida, poco ruido, bajas emisiones y consumo reducido de combustible, cumpliendo los requisitos de construcción verde y protección ambiental en el subsuelo. El sistema de transmisión adopta transmisión hidrostática Clark 24000, y los ejes delantero y trasero son ejes Dana 114 alemanes con bloqueo limitado automático en el eje delantero. Con tracción en las cuatro ruedas y dirección articulada ±38°, es flexible y tiene gran capacidad de circulación. La velocidad en llano supera los 14km/h, la velocidad en pendiente 1:8 es mayor de 6km/h, y la capacidad máxima de pendiente alcanza 1:4, permitiendo un traslado rápido entre frentes de trabajo y movilidad por galerías. El sistema de frenado adopta frenos de disco húmedos totalmente cerrados de doble circuito con freno de emergencia y estacionamiento SAHR, estables, seguros y fiables, adaptándose a carreteras subterráneas complejas. La carrocería también está equipada con dos gatos hidráulicos extensibles en la parte delantera y trasera, que ofrecen apoyo estable durante la perforación, reducen la vibración del equipo y mejoran la precisión del barreno.

El brazo y el mecanismo de avance son clave para garantizar el alcance y la flexibilidad de trabajo. El FK80-2BCDL adopta un brazo de alta resistencia FKT 650, con extensión de brazo de 1600mm y extensión de avance de 1800mm. Cuenta con función de mantenimiento paralelo completo, permitiendo giro de 360° del avance, inclinación +70°/-45° y oscilación máxima ±45°. Ofrece posicionamiento preciso y amplia cobertura, y puede realizar perforaciones en múltiples ángulos y posiciones en el frente, techo, paredes y suelo en espacios reducidos. El haz de avance está fabricado en perfil de aleación de aluminio especial con bandas deslizantes de acero inoxidable, con alta resistencia, poco peso, buena resistencia al desgaste, estructura sencilla y fácil mantenimiento. El centrador de barras está equipado con piezas desgastables de acero endurecido, que protegen la barra y garantizan buena visibilidad y guía estable. El equipo puede adaptarse a barras de 5525mm y barras estándar de 4305mm, cambiando fácilmente entre perforación de voladura y anclajes para satisfacer diferentes necesidades de proceso.

El martillo de perforación adopta el martillo hidráulico HYG550, con potencia de impacto de hasta 24kW, frecuencia de impacto 60–75Hz, presión hidráulica máxima 230bar, par de rotación 980N·m, rango de velocidad 0–300rpm. Puede adaptarse a adaptadores R32, R38, T38, adaptándose a diferentes durezas de roca y diámetros de barreno. El martillo cuenta con un sistema de doble amortiguación patentado, que absorbe eficazmente las vibraciones de impacto, mantiene el contacto continuo entre las herramientas y la roca, mejora notablemente la velocidad y calidad del barreno, reduce el desgaste de las herramientas y prolonga su vida útil. El interior cuenta con diseño de lubricación presurizada, con intervalos de mantenimiento más largos y reducción efectiva de costes de consumibles y reparación.

Los cuatro sistemas hidráulico, eléctrico, neumático y de agua están completamente configurados y funcionan de forma coordinada y estable. El sistema hidráulico adopta dos bombas independientes, con descarga automática al arranque, presión máxima del sistema 200bar, volumen máximo del depósito 250L. Está equipado con dispositivos de protección completos como alarma y parada por bajo nivel de aceite, monitorización electrónica de temperatura, filtración de alta precisión de 10um, alarma de filtro de aceite y radiador de enfriamiento por agua en acero inoxidable, para garantizar un funcionamiento estable a largo plazo. La potencia eléctrica total instalada es de 158kW, el motor principal es de 2×75kW, admite voltaje ancho 380–1000V y frecuencia 50–60Hz, adaptándose a diferentes normas de suministro en zonas mineras. Cuenta con arranque estrella-triángulo, protección por sobrecarga térmica, voltímetro y amperímetro digital, indicador de secuencia de fases y fugas, transformador de 8kVA, tambor de cable de 80m, etc., con control centralizado y protección completa. El sistema neumático está equipado con compresor de alta calidad, caudal máximo de 26L/s a 9bar, ofreciendo lubricación y purgado al martillo. El sistema de agua adopta una bomba impulsora hidráulica, caudal máximo de 250L/min a 15bar, presión mínima de entrada 2bar, equipado con protección de flujo y presión, para lograr una eliminación de polvo, enfriamiento y reducción de polvo eficaces.

En cuanto al sistema de control, el FK80-2BCDL adopta sistema de control electrónico PLC avanzado y mando a distancia dual, con función anti-atascos. Controla la velocidad de avance mediante la presión de rotación, evitando eficazmente el atasco y rotura de las barras, reduciendo pérdidas de consumibles y tiempos de parada. La máquina completa está equipada con techo protector FOPS, sistema eléctrico 24V, batería 2×125Ah, luces de desplazamiento 8×70W, luces de trabajo 2×1000W, escaleras iluminadas, luces de freno, sistema de lubricación central, catalizador, silenciador, niveles de burbuja, claxon, luz intermitente y alarma de marcha atrás, etc. La configuración de seguridad es completa, garantizando plenamente la seguridad del operador.

El FK80-2BCDL está diseñado con alta durabilidad, piezas estandarizadas, facilidad de mantenimiento y economía como ejes. Al mismo tiempo que garantiza una construcción eficiente, reduce considerablemente la tasa de averías y los costes de uso. Se usa ampliamente en proyectos de túneles medianos y pequeños como minas metálicas, minas no metálicas, túneles de desvío de agua, galerías urbanas y túneles de tráfico, siendo una opción eficiente, fiable y económica para la construcción de ingeniería subterránea moderna.
